Vierkant-Gewindestrehler
für Metrisches ISO-Gewinde
|

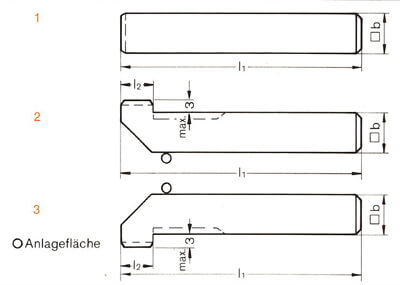

1. Außengewinde-Stirnstrehler 2. Außengewinde-Seitenstrehler 3. Innengewinde-Seitenstrehler |
 |
Außengewinde-Stirnstrehler
| Größe | □b | l1 | Spanwinkel | Freiwinkel |
| 1 | 8 |
50 |
0° |
8° |
| 2 | 8 | 50 | 14° | 8° |
| 3 | 10 | 63 | 0° | 8° |
| 4 | 10 | 63 | 14° | 8° |
Außengewinde-Seitenstrehler
| Größe | □b | l1 | l2 | Spanwinkel | Freiwinkel |
| 1 | 8 |
50 |
4 Zähne |
0° |
8° |
| 2 | 8 | 50 | 4 Zähne | 14° | 8° |
| 3 | 10 | 63 | 4 Zähne | 0° | 8° |
| 4 | 10 | 63 | 4 Zähne | 14° | 8° |
Außengewinde-Seitenstrehler
| Größe | □b | l1 | l2 | Spanwinkel | Freiwinkel |
| 1 | 8 |
50 |
4 Zähne |
0° |
17° |
| 2 | 8 | 50 | 4 Zähne | 14° | 17° |
| 3 | 10 | 63 | 4 Zähne | 0° | 17° |
| 4 | 10 | 63 | 4 Zähne | 14° | 17° |
Bestellbeispiel:
| Außengewinde-Stirnstrehler | -3 | -M1.0 | -HSS-E |
| Form | Größe |
Steigung des zu strehlenden Gewindes |
Werkstoff |
