Schaft-Gewindestrehler
mehrzahnig auf Steigung geschliffen
für Metrisches ISO-Gewinde
Für Withworth- und Rohrgewinde
|

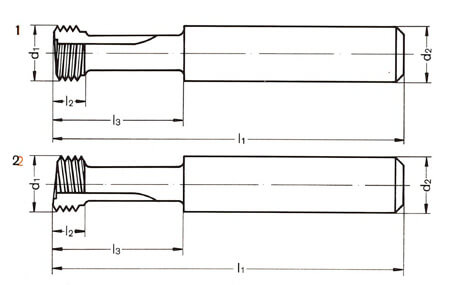

1. Außengewinde-Schaftstrehler 2. Innengewinde-Schaftstrehler |
 |
Außengewinde-Schaftstrehler
Innengewinde-Schaftstrehler
| Größe | d1 | d2h9 | l1 | l3 |
| 1 | 8 |
12 |
90 |
40 |
| 2 | 12 | 12 | 90 | 40 |
| 3 | 12 | 12 | 65 | 25 |
| 4 | 15 | 16 | 110 | 60 |
| 5 | 20 | 16 | 110 | 60 |
|
l2 Anzahl der Gewindezähne in Abhängigkeit von der Steigung |
||||
Bestellbeispiel:
| Außengewinde-Schaftstrehler | -4 | -M0.75 rechts | -HSS-E |
| Form | Größe |
Steigung des zu strehlenden Gewindes |
Werkstoff |
