Innengewinde-Schaftstrehler
(2-Zahn-Rillenstrehler)
|
Für Metrisches ISO-Gewinde Spanwinkel = 12° |
 |
Für Metrisches ISO-Gewinde
Für Withwoth- und Rohrgewinde

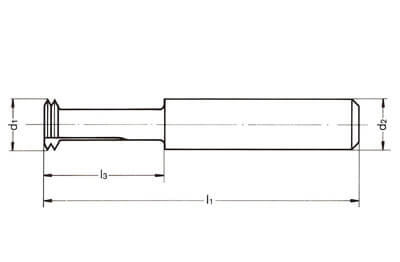

| Größe | d1 | d2h9 | l1 | l3 |
| 1 | 8 |
12 |
90 |
40 |
| 2 | 12 | 12 | 90 | 40 |
| 3 | 15 | 16 | 110 | 60 |
| 4 | 20 | 16 | 110 | 60 |
Bestellbeispiel:
| Innengewinde-Schaftstrehler | -2 | -M1.25 | -HSS-E |
| Form | Größe |
Steigung des zu strehlenden Gewindes |
Werkstoff |
