Innengewinde-Schaftstrehler
(1-Zahn-Rillenstrehler)
|
Für Metrisches ISO-Gewinde Spanwinkel = 12° |
 |
Für Metrisches ISO-Gewinde

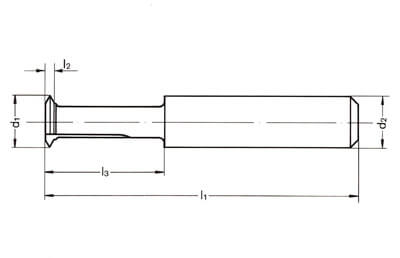

| Größe | d1 | d2h9 | l1 | l2 | l3 |
Für Steigung |
| 1 | 8 |
12 |
90 |
3 |
40 |
0,35 bis 0,75 |
| 2 | 12 | 12 | 90 | 4 | 40 |
über 0,75 bis 1,75 |
| 3 | 15 | 16 | 110 | 5 | 60 |
über 1,75 bis 3,00 |
| 4 | 20 | 16 | 110 | 6 | 60 |
über 3,00 |
Für Withwoth- und Rohrgewinde
| Größe | d1 | d2h9 | l1 | l2 | l3 |
Für Steigung Gang auf 1 Zoll |
| 1 | 8 |
12 |
90 |
3 |
40 |
72 bis 34 |
| 2 | 12 | 12 | 90 | 4 | 40 |
unter 34 bis 14 |
| 3 | 15 | 16 | 110 | 5 | 60 |
unter 14 bis 11 |
| 4 | 20 | 16 | 110 | 6 | 60 |
unter 11 |
Bestellbeispiel:
| Innengewinde-Schaftstrehler | -2 | -Rohr-Gewinde | -HSS-E |
| Form | Größe |
Gewindeart |
Werkstoff |
